Viessmann Vitocal 250-A AWO-E-AC 251.A10
Viessmann Vitocal 250-A
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.
Typ | AWO-E-AC 251.A10 |
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
- Internetfähig durch integriertes WLAN oder Service-Link
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Einzelraumregelung mit Komponenten aus ViCare Smart Climate
Lieferumfang/Ausstattung

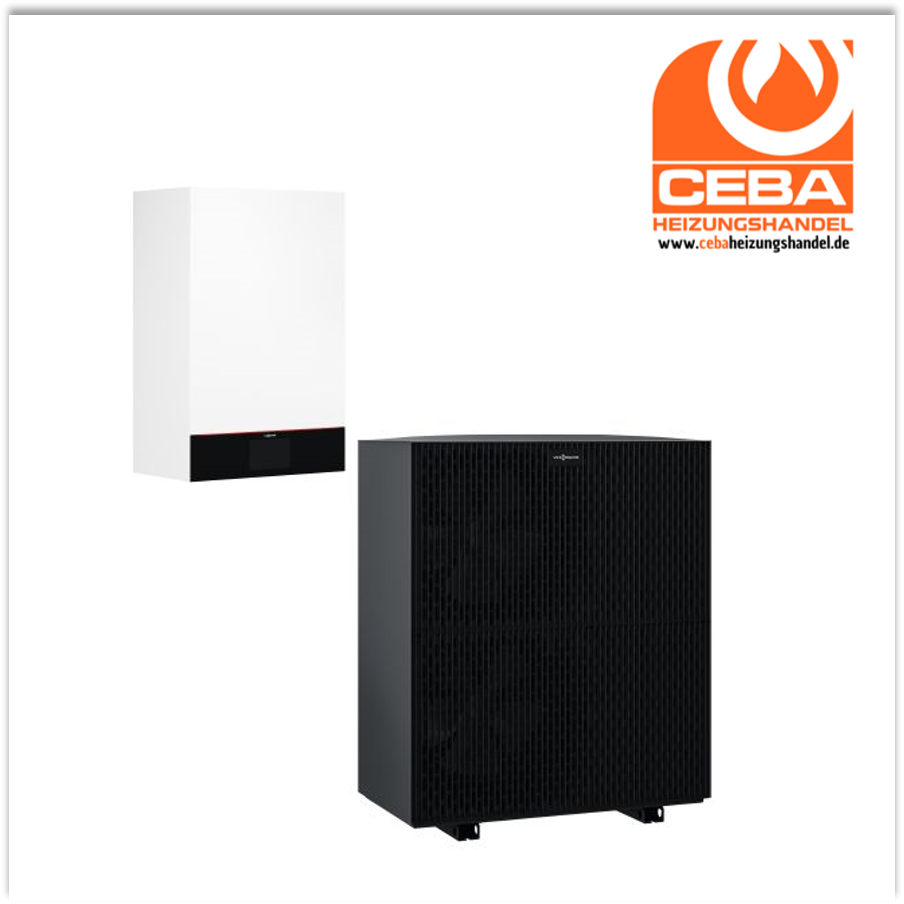

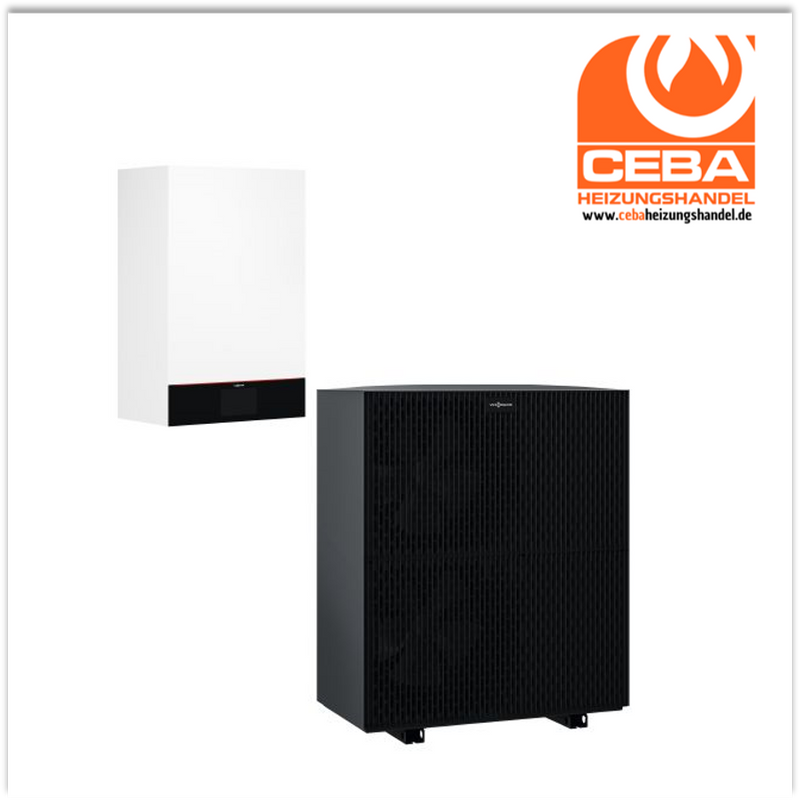

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.
Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
Tragehilfen für die Außeneinheit im Lieferumfang.
Hinweis!
Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34).
Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch den Technischen Dienst von Viessmann erfolgen.
Inneneinheit:
- Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.
Für Heizungsanlagen mit einem direkten Heiz-/Kühlkreis ohne Mischer oder einem direkten Heizkreis ohne Mischer und bis zu 3 gemischten Heizkreisen mit Mischer hinter einem Heizwasser-Pufferspeicher.
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk).
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt. Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.
Farbe | ||
Außeneinheit | Vitographite | |
Inneneinheit | Vitopearlwhite | |
Bei Betriebspunkt A2/W35 | ||
Nenn-Wärmeleistung | 5,8 | kW |
Elektr. Leistungsaufnahme | 1,31 | kW |
Leistungszahl (COP) | 4,46 | |
Bei Betriebspunkt A7/W35 | ||
Nenn-Wärmeleistung | 7,3 | kW |
Elektr. Leistungsaufnahme | 1,38 | kW |
Leistungszahl (COP) | 5,31 | |
Bei Betriebspunkt A -7/W35 | ||
Nenn-Wärmeleistung | 9,7 | kW |
Elektr. Leistungsaufnahme | 3,07 | kW |
Leistungszahl (COP) | 3,16 | |
Bei Betriebspunkt A35/W18 | ||
Kühlleistung | 6,5 | kW |
Elektr. Leistungsaufnahme | 1,23 | kW |
Leistungszahl (EER) | 5,30 | |
Lufteintrittstemperatur Heizbetrieb | ||
Lufttemperatur min. | -20 | °C |
Lufttemperatur max. | 40 | °C |
Lufteintrittstemperatur Kühlbetrieb | ||
Lufttemperatur min. | 10 | °C |
Lufttemperatur max. | 45 | °C |
Heizwasser (Sekundärkreis) | ||
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 600 | mbar |
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 60 | MPa |
Max. Vorlauftemperatur | 70 | °C |
Zul. Betriebsdruck | 3 | bar |
Zul. Betriebsdruck | 0,3 | MPa |
Elektrische Werte Außeneinheit | ||
Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | |
Anlaufstrom Verdichter | < 10 | A |
Elektrische Werte Inneneinheit | ||
Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
Absicherung intern | T 6,3 | A |
Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
Energieeffizienzindex (EEI) Sekundärpumpe | 0,2 | |
Nennspannung | 1/N/PE 230 V/50 Hz | |
Oder Nennspannung | 3/N/PE 400 V/50 Hz | |
Heizleistung | 8 | kW |
Kältemittel R290 | ||
Kältemittelfüllmenge | 2,0 | kg |
Treibhauspotenzial (GWP) | 0,02 | |
CO2-Äquivalent | 0,00004 | t |
Abmessungen Außeneinheit | ||
Länge | 600 | mm |
Breite | 1.144 | mm |
Höhe | 1.382 | mm |
Gewicht | 221 | kg |
Abmessungen Inneneinheit | ||
Länge | 360 | mm |
Breite | 450 | mm |
Höhe | 920 | mm |
Gewicht | 47 | kg |
Anschlüsse | ||
Heizwasservorlauf | CU 28 x 1 | |
Heizwasserrücklauf | CU 28 x 1 | |
Vorlauf Speicher-Wassererwärmer | CU 22 x 1 | |
Rücklauf Speicher-Wassererwärmer | CU 22 x 1 |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Wärmepumpe | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 197 | % |
Wärmenennleistung | 10 | kW |
Jährlicher Energieverbrauch | 4055 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 154 | % |
Wärmenennleistung | 9 | kW |
Jährlicher Energieverbrauch | 4943 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 165 | % |
Wärmenennleistung | 8 | kW |
Jährlicher Energieverbrauch | 4988 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 131 | % |
Wärmenennleistung | 8 | kW |
Jährlicher Energieverbrauch | 5868 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 243 | % |
Wärmenennleistung | 5 | kW |
Jährlicher Energieverbrauch | 1145 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 172 | % |
Wärmenennleistung | 5 | kW |
Jährlicher Energieverbrauch | 1419 | kWh |
Schallleistungspegel Außen | 54 | dB |
Schallleistungspegel Innen | 40 | dB |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
Aufstellungsart Wärmepumpe | Innenaufstellung |
Aufstellungsart Wärmepumpe | Aussenaufstellung |
Ausführung Wärmepumpe | Monoblock-Ausführung |
Betriebsweise | cooling |
Betriebsweise | heating |
Kühlbetrieb | Ja |
Kühlleistung max. | 13.0 kW |
Außeneinheit Breite | 1144 mm |
Außeneinheit Gewicht | 221 kg |
Außeneinheit Höhe | 1382 mm |
Außeneinheit Länge | 600 mm |
Nenn-Wärmeleistung A-7/W35 | 9.7 kW |
Nenn-Wärmeleistung A2/W35 | 5.8 kW |
Nenn-Wärmeleistung A7/W35 | 7.3 kW |
Inneneinheit Breite | 450 mm |
Inneneinheit Gewicht | 47 kg |
Inneneinheit Höhe | 920 mm |
Inneneinheit Länge | 360 mm |
Kühlleistung | 6.5 kW |
Leistungsbereich min/max. | 5.2 - 11.5 kW |
Leistungsbereich min/max A2 | 2.2 - 11.0 kW |
Leistungsbereich min/max A7 | 2.6 - 12.0 kW |
Leistungszahl (COP) | 5.3 |
Leistungszahl (COP) bei A-7 | 3.2 |
Leistungszahl (COP) bei A2/W35 | 4.5 |
Leistungszahl (COP) bei A7 | 5.3 |
Leistungszahl (EER) | 5.3 |
Energieträger | Luft/Wasser |
Schall-Leistungspegel | 54 dB A |
Nennspannung Verdichter | 400 V |
Vorlauftemperatur | 70 °C |
Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 154 % |
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Niedertemperaturanwendung, durchschnittliches Klima (Eta s) | 197 % |
Jahreszeitbedingte Raumheizungs-Energieeffizienz, Mitteltemperaturanwendung, durchschnittliches Klima (Eta s) | 152 % |
Wärmeleistung max. bei Betriebspunkt Primär -15°C/ Sekundär 65°C | 5.7 kW |
