Paket Vitodens 100-W 11,0 kW alle Gasarten witterungsgeführt Heizgerät wandhängend raumluftabh. u. raumluftunabh. Vitocell 100-W CVAA 200 L
Paket Vitodens 100-W 3,2-11kW Umlauf
bestehend aus:
- 1 x Z020618 Vitodens 100-W 3,2 - 11 kW Umlauf
- 1 x ZK04306 Beipack Aussentemperatursensor
- 1 x ZK04307 Montagehilfe Aufputz Umlauf EU/CH
- 1 x Z018468 Vitocell 100-W, Typ CVAA 200 l
- 1 x ZK04710 Anschluss-Set nebengest.Vitocell Schraub
-

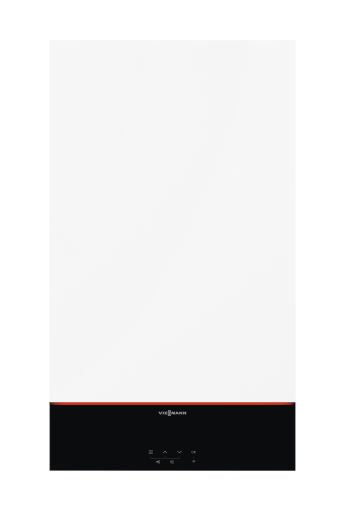

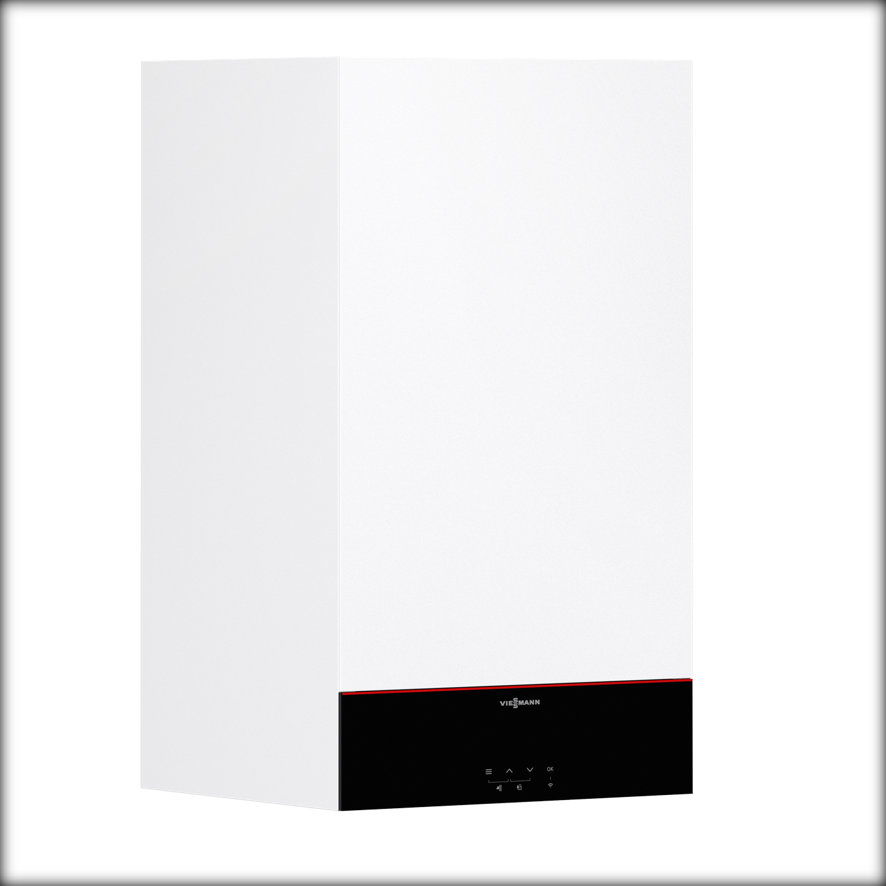

VIESSMANN Vitodens 100-W
Typ | B1HF |
Gas-Brennwertheizgerät für Raumbeheizung und Trinkwassererwärmung in Verbindung mit separatem Speicher-Wassererwärmer.
Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
- Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung
- Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
- MatriX-Plus-Brenner mit Lambda Pro Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte
- Stromsparende Hocheffizienz-Umwälzpumpe
- Einfache Bedienung über Regelung mit LED-Display und Touch Buttons
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps
- Lokaler Zugriff für Service und Inbetriebnahme über Viessmann Apps (ohne aktive Internetverbindung)
Lieferumfang/Ausstattung:
- Modulierender und gebläseunterstützter Vormischbrenner mit Lambda Pro
- Regelung mit integrierter WLAN-Schnittstelle
- Sicherheitsarmaturen eingebaut
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege- Ventil (für Anschluss eines Speicher-Wassererwärmers)
- Ausdehnungsgefäß (8 Liter)
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück

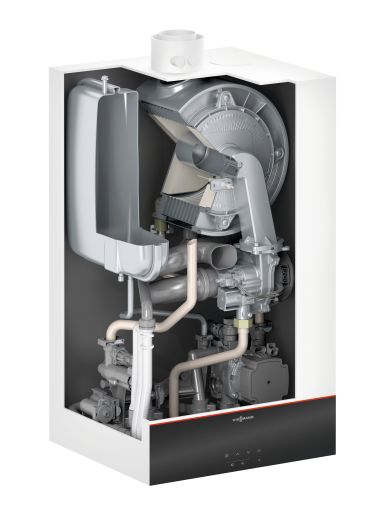

Gas-Brennwertkessel nach EN 15502 als Wandgerät mit Wärmetauscher für raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI, CE-zertifiziert und bauartgeprüft. Für geschlossene Heizungsanlagen nach EN 12828. Im Gerät integriert sind: Komplette Wärmezelle bestehend aus Wärmetauscher mit Inox-Radial-Heizfläche aus Edelstahl, eingebautem Ausdehnungsgefäß und modulierendem MatriX-Plus-Brenner, komplett mit drehzahlgeregelten Gebläse und integriertem Gaskombiregler, elektronische Verbrennungsregelung Lambda Pro, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung. Für Erd- und Flüssiggas nach EN 15502 geprüft und zugelassen. Hydraulik mit eingebauter, drehzahlgeregelter Hocheffizienz-Umwälzpumpe und automatischem Entlüfter. Mit angebauter Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet.
Mit digitaler Kessel- und Heizkreisregelung, LED-Display und Touch Buttons für konstanten, angehobenen oder witterungsgeführten Betrieb. Für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur. Für Heizungsanlagen mit einem angeschlossenen Heizkreis und/oder in Verbindung mit einem Erweiterungssatz (Zubehör) für einen Heizkreis mit Mischer. Für den Heizkreis ohne Mischer mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich. Für Anschluss einer Zirkulationspumpe ist eine Erweiterung (Zubehör) erforderlich. Sollte bereits eine Erweiterung für eine hydraulische Weiche vorhanden sein, kann die Zirkulationspumpe hier mit angeschlossen werden.
Zeiträume für die Heizkreise und Trinkwassererwärmung getrennt einstellbar. Mit Speichertemperaturregelung, automatischer Sommer-/ Winterzeitumstellung, integriertem Diagnosesystem, Wartungsmeldung via App und kontrollierter Estrichtrocknung. Einstellungen für Betriebsarten, Komfortfunktion, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen- und Brennerabschaltung sowie Sommersparbetrieb und variable Heizgrenze. Möglichkeit zur Einstellung von Raumtemperatur, Trinkwassertemperatur und Abfrage von Temperaturen.
Kommunikationsfähig über PlusBus, WLAN und Low-Power-Funk. Kommunikationsmodul im Gerät integriert. Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise über Erweiterung als Zubehör über PlusBus möglich. Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E (über PlusBus, max. 1 Stück, Zubehör) und Funktionserweiterungen (Zubehör) über PlusBus möglich. Gerät enthält Anlagenschalter, elektronischen Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Solare Trinkwassererwärmung ist in Verbindung mit der Erweiterung EM-S1 (Zubehör) für Wandmontage möglich. Ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang der Erweiterung EM-S1.
Farbe | Vitopearlwhite | |
Nenn-Wärmeleistung bei Betrieb mit Erdgas | ||
Nenn-Wärmeleistung 50/30°C | 3,2 - 11 | kW |
Nenn-Wärmeleistung 80/60°C | 2,9 - 10,1 | kW |
Trinkwasserleistung | 17.5 | kW |
Nenn-Wärmeleistung bei Betrieb mit Flüssiggas | ||
Nenn-Wärmeleistung 50/30°C | 3,2 - 11 | kW |
Nenn-Wärmeleistung 80/60°C | 2,9 - 10,1 | kW |
Trinkwasserleistung | 17.5 | kW |
Abmessungen | ||
Länge | 360 | mm |
Breite | 400 | mm |
Höhe | 700 | mm |
Gewicht | 32 | kg |
Zul. Betriebsdruck | 3 | bar |
Abgasanschluss | 60 | mm |
Zuluftanschluss | 100 | mm |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Heizkessel | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A | |
Nenn-Wärmeleistung | 10 | kW |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 93 | % |
Jährlicher Energieverbrauch | 8725 | kWh |
Schall-Leistungspegel | 36 | dB |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
-
Außentemperatursensor (NTC 10 kOhm)
Zur Befestigung an der Außenwand, Farbe weiß.
-
Montagehilfe für Aufputz-Montage
Für Gas-Umlaufwasserheizer mit Befestigungselementen, Armaturen und Gasabsperrhahn R ¾ mit eingebautem thermischem Sicherheitsabsperrventil.
-

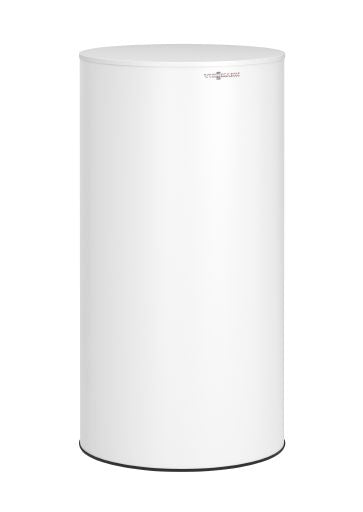

VIESSMANN Vitocell 100-V
Typ | CVAA | |
Wärmedämmung | Standard |

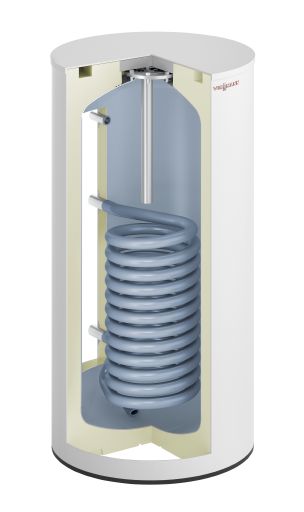

Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Zulässige Heizwasser-Vorlauftemperaturen bis 160 °C. Für Trinkwassertemperaturen bis 95 °C.
Zulässige Betriebsdrücke
- Heizwasserseitig bis 10 bar
- Trinkwasserseitig bis 10 bar
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Stellfüße
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Farbe: Vitopearlwhite
Speicherinhalt | 200 | L |
Abmessungen | ||
Länge | 582 | mm |
Breite | 607 | mm |
Höhe | 1348 | mm |
Gewicht mit Wärmedämmung | 70 | kg |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Speicher-Wassererwärmer | ||
Energieeffizienzklasse | B | |
Warmhalteverluste | 58,1 | W |
Inhalt | 200 | l |
Nicht solarer Inhalt | - | l |
-
Anschluss-Set für nebengestellten Speicher-Wassererwärmer (Schraubausführung)
Anschlussverschraubungen und Speichertemperatursensor
-
Energieeffizienz Verbund (Heizung) | 95 | % |
Energieeffizienzklasse Verbund (Heizung) | A |
