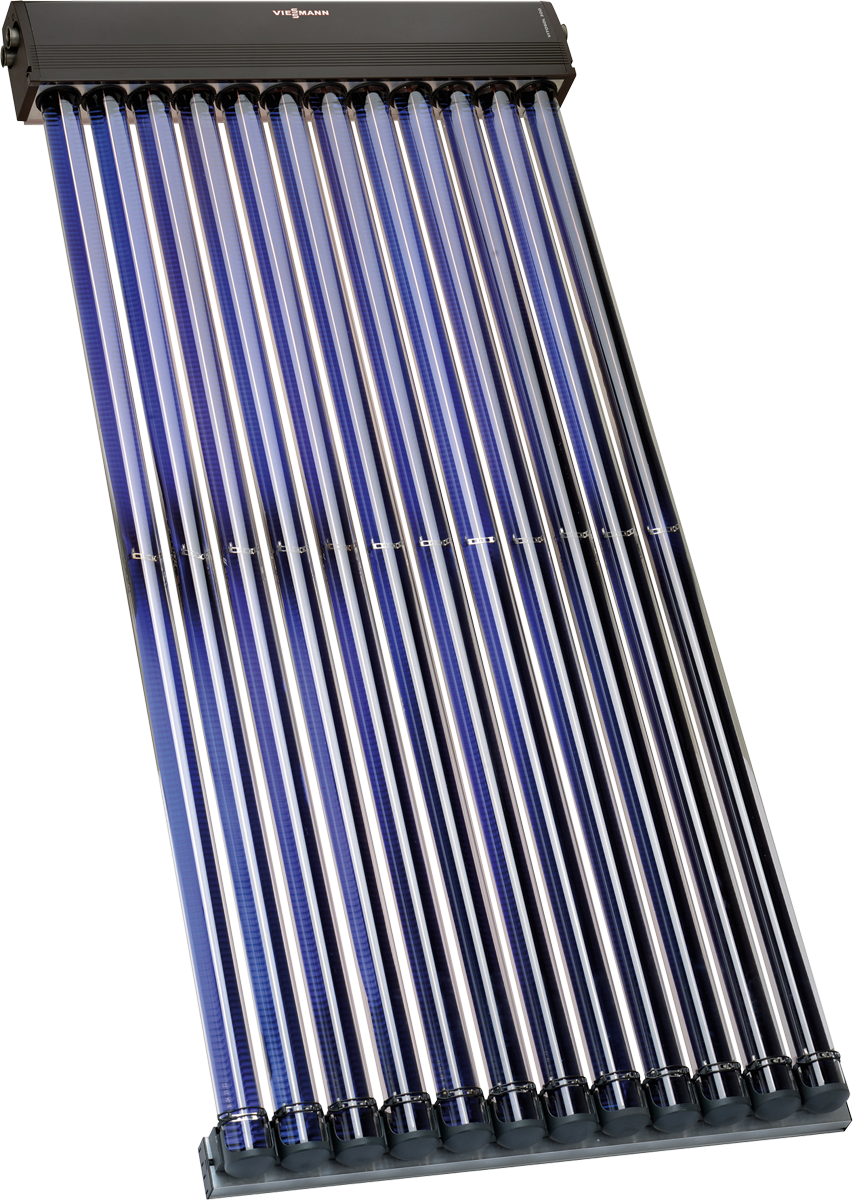

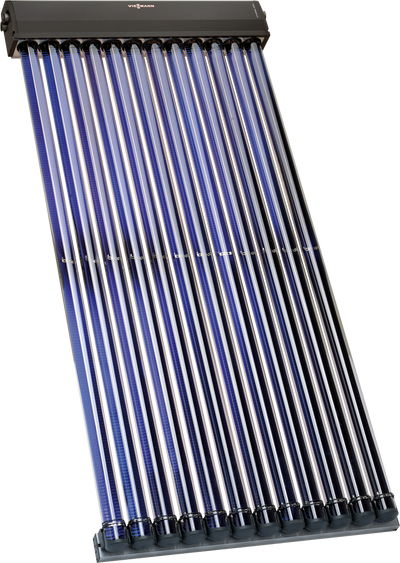

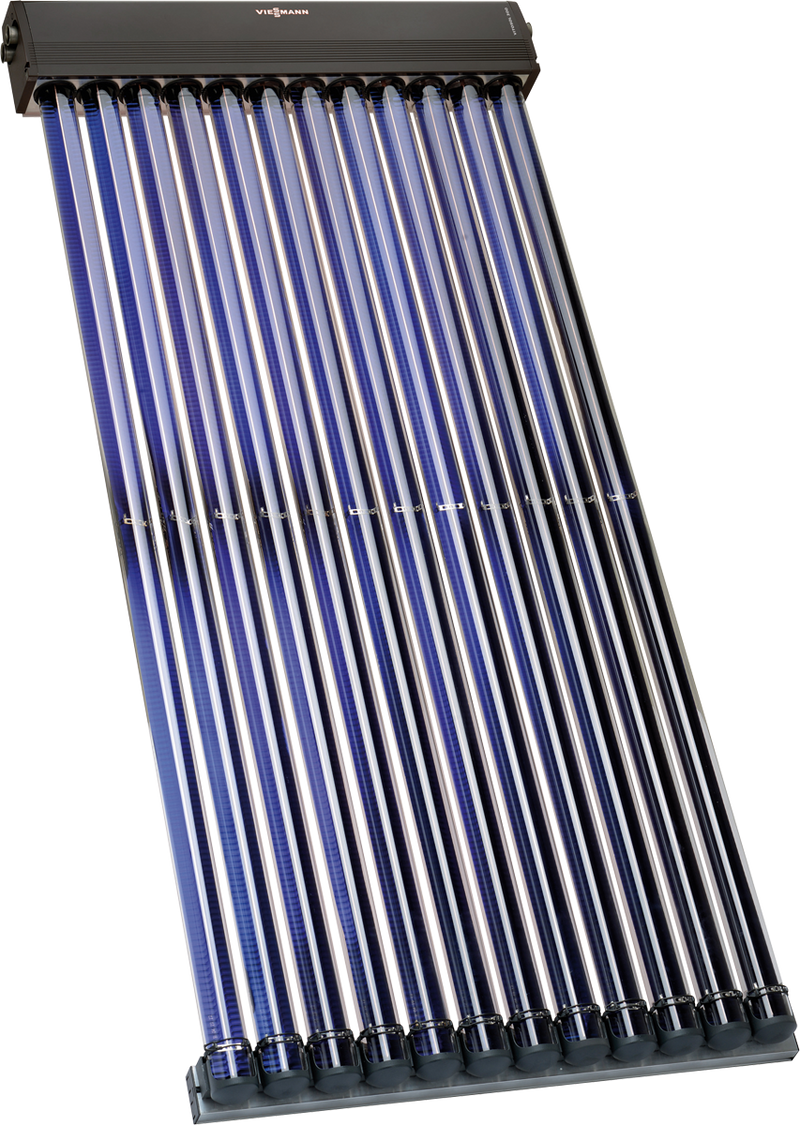

Vitosol 200-TM SPEA 3,26 m²
VIESSMANN Vitosol 200-TM
Vakuum-Röhrenkollektor
| Typ | SPEA |

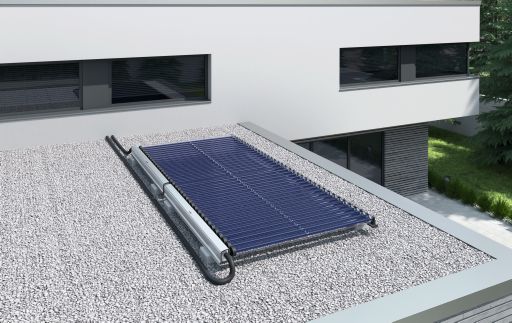

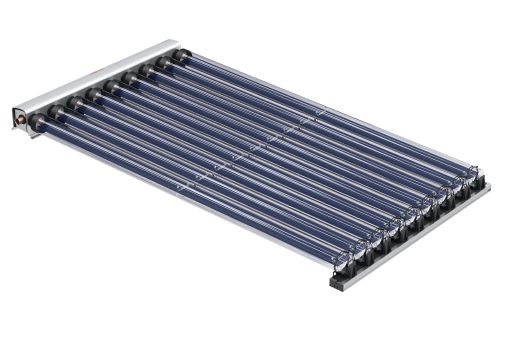

Vakuum-Röhrenkollektor mit CE-Kennzeichnung nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect. Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Zur liegenden Montage auf Flachdächern. Konstruktionsmerkmale und Ausführung: Drehbar gelagerte Vakuum-Röhren mit hochselektiv beschichteten Absorbern für optimale Ausnutzung des Lichteinfalls. Vakuum-Röhren aus hochtransparentem, schlagunempfindlichem Glas. Einfache Montage der Röhren durch innovatives Stecksystem. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern bis 20 m². Sammlergehäuse aus korrosionsbeständigem Aluminium. Röhren bis 45 Grad C drehbare ohne erhöhte Verschattung.
| Bruttofläche | 5,3 | m2 |
| Absorberfläche | 3,26 | m2 |
| Breite | 2.364 | mm |
| Höhe | 2.244 | mm |
| Tiefe | 160 | mm |
| Gewicht | 129 | kg |
| Röhrenanzahl | 18 | |
| Inhalt Flüssigkeit | 1,72 | l |
| Zu. Betriebsdruck | 6 | bar |
| Max. Stillstandtemperatur | 175 | °C |
| Leistungswerte Absorberfläche | ||
| Optischer Wirkungsgrad | 75,8 | % |
| Wärmeverlustbeiwert k1 | 1,28 | W/(m²K) |
| Wärmeverlustbeiwert k2 | 0,006 | W/(m²K²) |
| Leistungswerte Bruttofläche | ||
| Optischer Wirkungsgrad | 46,6 | % |
| Wärmeverlustbeiwert k1 | 0,78 | W/(m²K) |
| Wärmeverlustbeiwert k2 | 0,004 | W/(m²K²) |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 3,26 | m² |
| Kollektorwirkungsgrad | 65 | % |
| Kollektorwirkungsgrad (optisch) | 71 | % |
| Linearer Wärmedurchgangskoeffizient | 1,2 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,006 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,88 | |
| Bauart Kollektor | Röhren-Kollektor |
| Bauform Kollektor | horizontal |
| Bauform Kollektor | vertikal |
| Montageart Kollektor | Aufdach |
| Produkttyp Vertrieb | SPEA |
| Energieträger | Solar |
