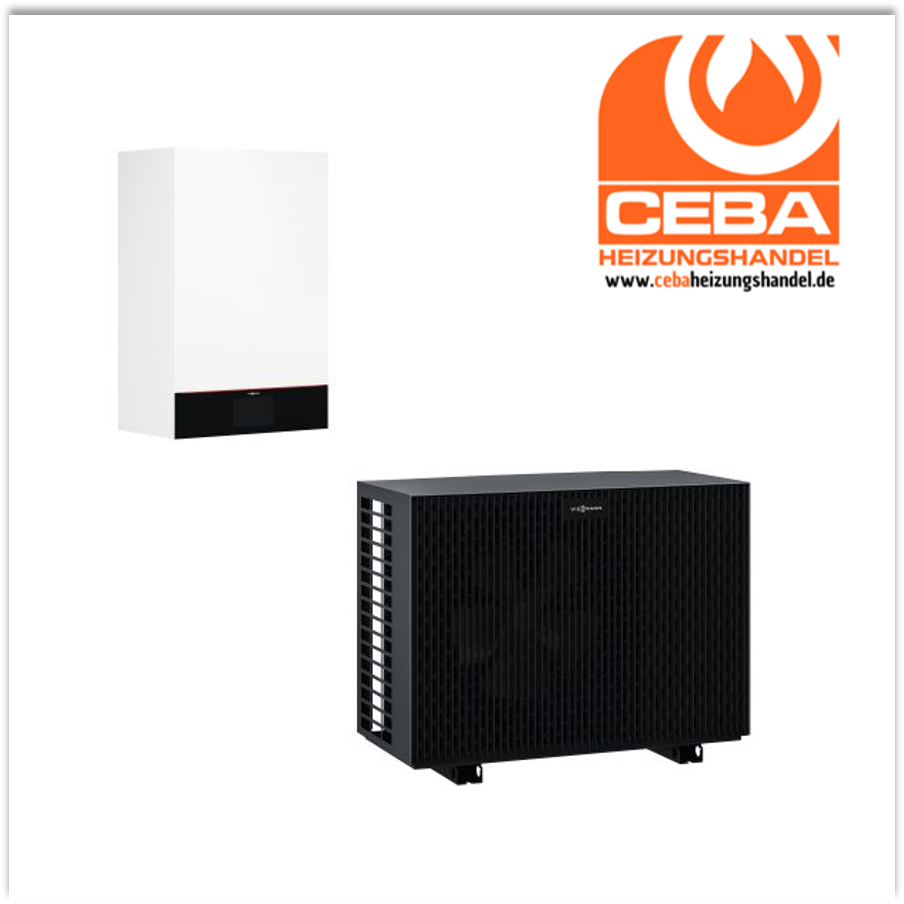

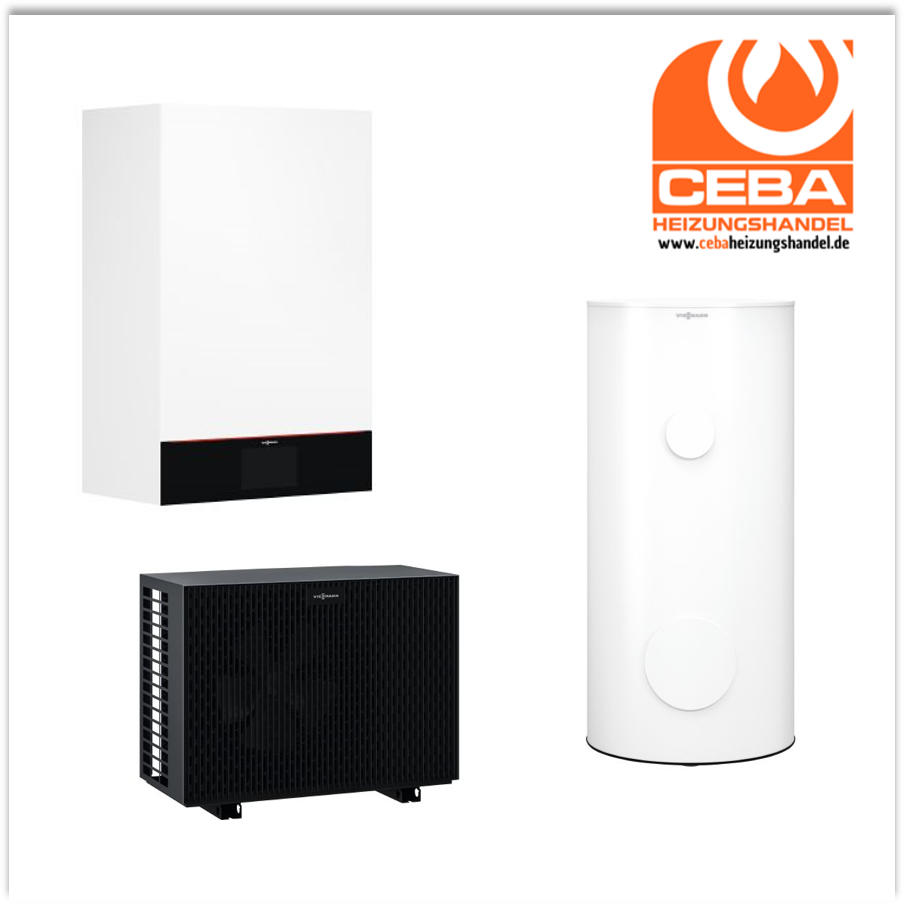

Viessmann Paket Vitocal 200-S AWB-E-AC 201.D16
Paket Vitocal 200-S AWB-E-AC 201.D16
bestehend aus:
- 1 x Z015227 Vitocal 200-S AWB-E-AC 201.D16
- 1 x Z026460 Vitocell Modular 100-VE 250/50
- 1 x 7438702 Tauchtemperatursensor (NTC 10 kOhm)
- 1 x ZK02932 Endmanschette
- 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
- 1 x 9572213 Kappenventil R3/4
-
VIESSMANN Vitocal 200-S
Typ | AWB-E-AC 201.D16 | |
Mit max. Heizleistung (A7/W35) | 14,70 | kW |
Luft/Wasser-Wärmepumpe, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Inneneinheit mit Hocheffizienz-Umwälzpumpe, Verflüssiger, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht.
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Split-Ausführung, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.

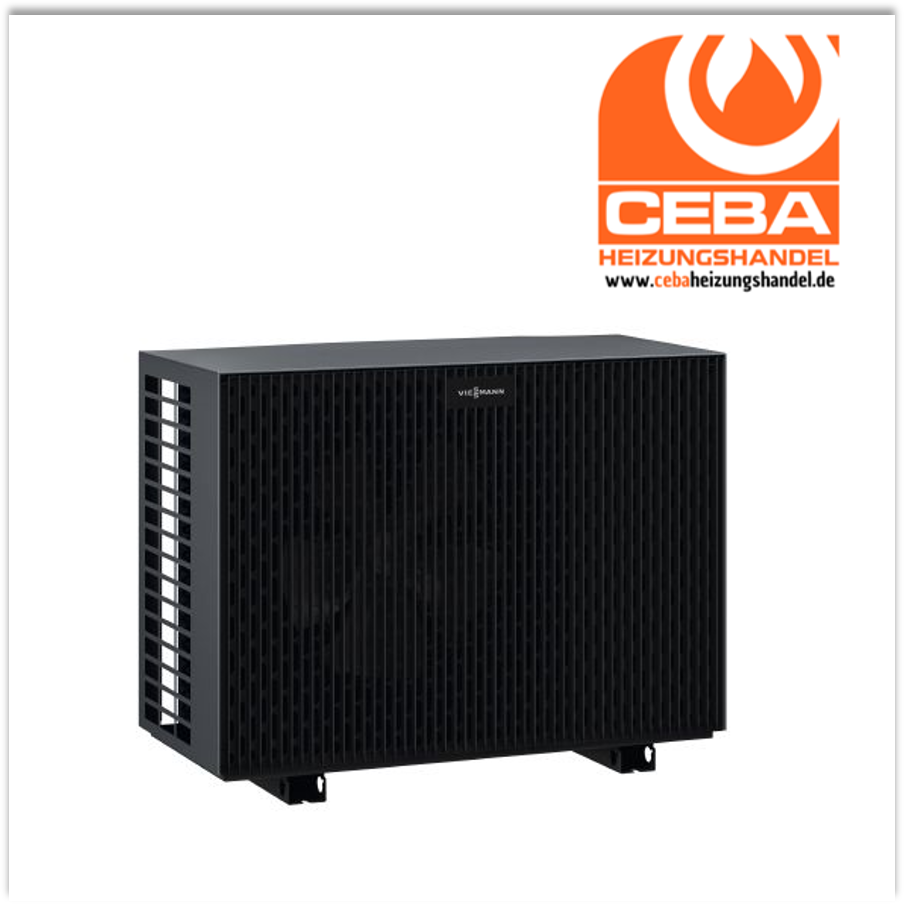

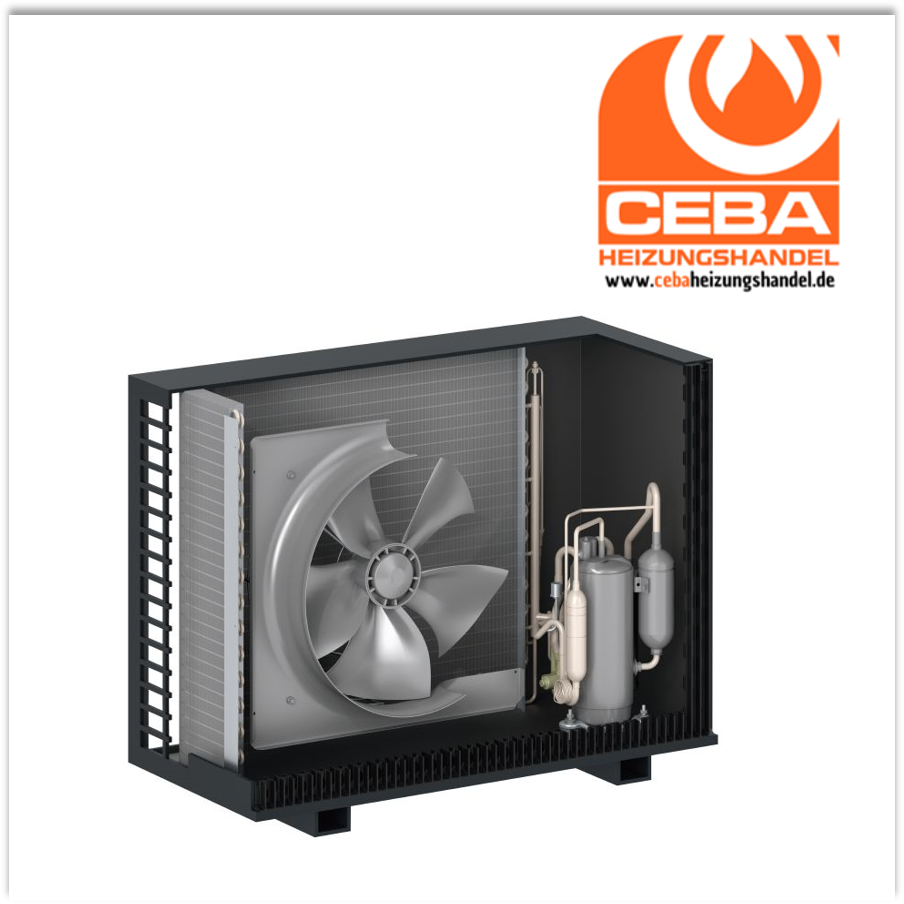

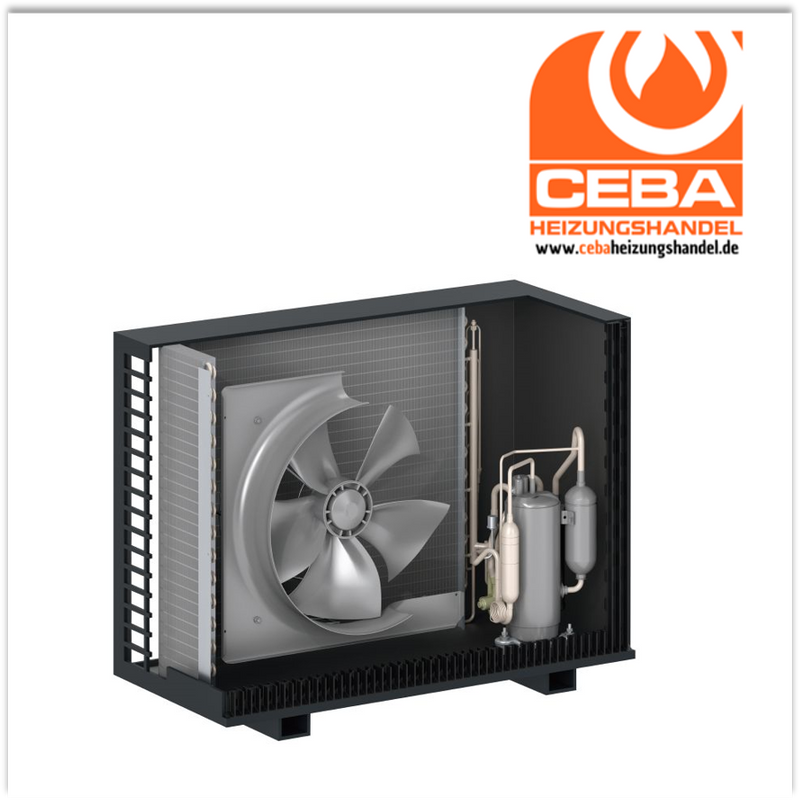

Außeneinheit für Boden- oder Wandmontage:
Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Vorgefüllt mit Kältemittel R410A, Füllung ausreichend für Kältemittelleitung bis 12 m Länge.

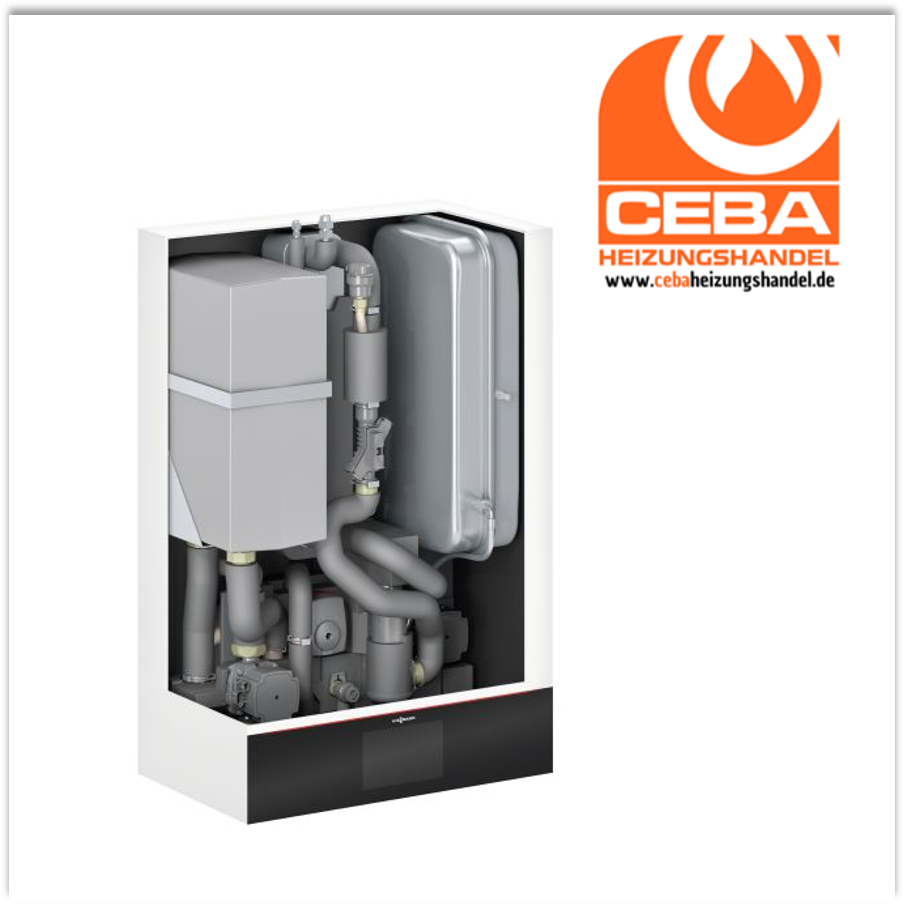

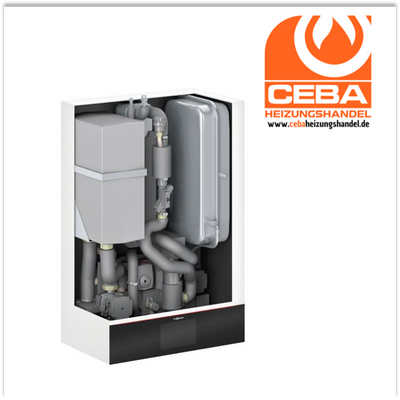

Inneneinheit für Wandmontage:
Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem. Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen bauseits herstellen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält:
- Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
- Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
- COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich).
- Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
- Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Farbe | ||
Außeneinheit | Vitosilber | |
Inneneinheit | Vitopearlwhite | |
Bei Betriebspunkt A2/W35 | ||
Nenn-Wärmeleistung | 7 | kW |
Elektr. Leistungsaufnahme | 1,8 | kW |
Leistungszahl (COP) | 3,9 | |
Bei Betriebspunkt A7/W35 | ||
Nenn-Wärmeleistung | 10,1 | kW |
Elektr. Leistungsaufnahme | 2,0 | kW |
Leistungszahl (COP) | 5 | |
Bei Betriebspunkt A -7/W35 | ||
Nenn-Wärmeleistung | 11,6 | kW |
Elektr. Leistungsaufnahme | 3,9 | kW |
Leistungszahl (COP) | 3,0 | |
Bei Betriebspunkt A35/W7 | ||
Kühlleistung | 9,2 | kW |
Elektr. Leistungsaufnahme | 2,4 | kW |
Leistungszahl (EER) | 3,8 | |
Lufteintrittstemperatur Heizbetrieb | ||
Lufttemperatur min. | -20 | °C |
Lufttemperatur max. | 35 | °C |
Lufteintrittstemperatur Kühlbetrieb | ||
Lufttemperatur min. | 10 | °C |
Lufttemperatur max. | 45 | °C |
Heizwasser (Sekundärkreis) | ||
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 500 | mbar |
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 50 | MPa |
Vorlauftemperatur | 60 | °C |
Zul. Betriebsdruck | 3 | bar |
Zul. Betriebsdruck | 0,3 | MPa |
Elektrische Werte Außeneinheit | ||
Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | |
Anlaufstrom Verdichter | 5 | A |
Elektrische Werte Inneneinheit | ||
Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
Absicherung intern | T 6,3 | A |
Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
Energieeffizienzindex (EEI) Sekundärpumpe | ≤ 0,2 | |
Nennspannung | 1/N/PE 230 V/50 Hz | |
Nennspannung | 3/N/PE 400 V/50 Hz | |
Heizleistung | 9 | kW |
Kältemittel R410A | ||
Kältemittelfüllmenge | 3,6 | kg |
Treibhauspotenzial (GWP) | 1924 | |
CO2-Äquivalent | 6,9 | t |
Abmessungen Außeneinheit | ||
Außeneinheit Länge | 546 | mm |
Außeneinheit Breite | 1.109 | mm |
Außeneinheit Höhe | 1.377 | mm |
Außeneinheit Gewicht | 148 | kg |
Abmessungen Inneneinheit | ||
Inneneinheit Länge | 370 | mm |
Inneneinheit Breite | 450 | mm |
Inneneinheit Höhe | 880 | mm |
Inneneinheit Gewicht | 45 | kg |
Anschlüsse | ||
Heizwasservorlauf | G 1 1/4 | |
Heizwasserrücklauf | G 1 1/4 | |
Vorlauf Speicher-Wassererwärmer | G 1 1/4 | |
Abmessung Flüssigkeitsleitung | 10 | mm |
Abmessung Heißgasleitung | 16 | mm |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Wärmepumpe | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 172 | % |
Wärmenennleistung | 6 | kW |
Jährlicher Energieverbrauch | 2637 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 125 | % |
Wärmenennleistung | 6 | kW |
Jährlicher Energieverbrauch | 3605 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 139 | % |
Wärmenennleistung | 5 | kW |
Jährlicher Energieverbrauch | 3602 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 106 | % |
Wärmenennleistung | 5 | kW |
Jährlicher Energieverbrauch | 4849 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 211 | % |
Wärmenennleistung | 3 | kW |
Jährlicher Energieverbrauch | 799 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 138 | % |
Wärmenennleistung | 3 | kW |
Jährlicher Energieverbrauch | 1085 | kWh |
Schallleistungspegel Außen | 54 | dB |
Schallleistungspegel Innen | 39 | dB |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
-
VIESSMANN Vitocell Modular 100-VE
bestehend aus:
1) VIESSMANN Vitocell 100-V
Typ | CVWC |
Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel. Zur Trinkwassererwärmung in Verbindung mit einer Wärmepumpe. Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung:
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Integrierte Tragegriffe an Ober- und Unterseite
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher Schutz durch wartungsfreie Fremdstromanode
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Reinigungs- und Besichtigungsöffnung vorne: DN 100
- Anschluss für den Einbau eines Elektro-Heizeinsatzes: R 1 1/2
Farbe | Vitopearlwhite | |
Speicherinhalt | 250 | l |
Zulässige Temperaturen: | ||
Heizwasservorlauf | 160 | °C |
Trinkwasser | 95 | °C |
Zulässiger Betriebsdruck: | ||
Heizwasserseitig | 10 | bar |
Trinkasserseitig | 10 | bar |
Abmessungen mit Wärmedämmung: | ||
Länge | 668 | mm |
Breite | 714 | mm |
Höhe | 1430 | mm |
Gewicht mit Wärmedämmung | 111 | kg |
Kippmaß | - |
2) VIESSMANN Vitocell 100-E
Typ | MSCA |
Heizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Wärmepumpen zur Heiz- / Kühlwasserspeicherung oder als hydraulische Weiche.
Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828. Zulässige Heizwasser-Vorlauftemperaturen bis 110 °C.
Zulässiger Betriebsdruck: | ||
Heizwasserseitig | bis 3 | bar |
Lieferumfang/Ausstattung:
- Heizwasser-Pufferspeicher aus Stahl mit angebauter, allseitiger Wärmedämmung aus PUR-Hartschaum
- Stellfüße
- 4 Vor- und Rücklaufanschlüssen, R1
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
Farbe | Vitopearlwhite | |
Speicherinhalt | 50 | l |
Abmessungen: | ||
Länge | 668 | mm |
Breite | 675 | mm |
Höhe | 415 | mm |
Gewicht mit Wärmedämmung | 40 | kg |
Gesamtabmessungen Vitocell Modular 100-VE: | ||
Länge | 668 | mm |
Breite | 714 | mm |
Höhe | 1811 | mm |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Heizwasser-Pufferspeicher | ||
Energieeffizienzklasse | B | |
Warmhalteverluste | 28 | W |
Inhalt | 50 | l |
Speicher-Wassererwärmer | ||
Energieeffizienzklasse | B | |
Warmhalteverluste | 55 | W |
Inhalt | 250 | l |
Nicht solarer Inhalt | 252 | l |
-
Tauchtemperatursensor (NTC 10 kOhm)
Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.
-
Endmanschette
Zur Abdichtung und Durchführung von Kältemittelleitungen durch ein KG-Rohr DN 125.
-
Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
Typ | H35 | |
Inhalt | 35 | l |
Farbe | Weiß | |
Max Betriebsdruck | 3/0,3 | bar/MPa |
Anschluss | R 3/4 | |
Durchmesser | 376 | mm |
Höhe | 466 | mm |
Gewicht | 5 | kg |
- Pulverbeschichtet
- Mit Stellfüßen
-
Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
-
Energieeffizienz Verbund (Heizung) | 136 | % |
Energieeffizienzklasse Verbund (Heizung) | A++ |
Aufstellungsart Wärmepumpe | Innenaufstellung |
Aufstellungsart Wärmepumpe | Aussenaufstellung |
Ausführung Wärmepumpe | Monoblock-Ausführung |
Energieeffizienzklasse Warmwasserspeicher | B |
Kühlbetrieb | Ja |
Betriebsart | Luft/Wasser |
Betriebsweise | für witterungsgeführten Betrieb |
Energieträger | Luft/Wasser |
Paket-Kz | Paket |
Regelung | Vitotronic 200 Typ WO1C |
Nennspannung Verdichter | 400 V |
Vorlauftemperatur | 60 °C |
Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 136 % |
