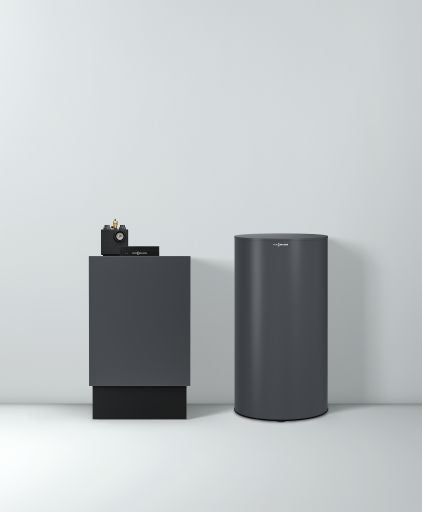

Pakete Vitoladens 300-C 19kW modulierend vitographite m. Vitocell 100-V CVAA 160L
Liefertermin In Klärung
Lieferzeit 9-10 Monate
wir möchten Sie darauf hinweisen, dass es sich bei dem von Ihnen ausgewählten Produkt um einen Nicht-Lagerartikel handelt. Der Liefertermin für dieses Produkt variiert und kann länger dauern als für Produkte, die wir auf Lager haben. Bevor Sie Ihre Bestellung aufgeben, empfehlen wir Ihnen, den voraussichtlichen Liefertermin bei uns zu erfragen. Wir werden unser Bestes tun, um Ihnen einen genauen Liefertermin zu nennen.
Bitte kontaktieren Sie uns per E-Mail oder Telefon, um den Liefertermin zu besprechen, bevor Sie Ihre Bestellung aufgeben. Wir helfen Ihnen gerne weiter.
Vielen Dank für Ihr Verständnis und Ihre Unterstützung.
Pakete Vitoladens 300-C 19kW modulierend
bestehend aus:
- 1 x Z021960 Vitoladens 300-C J3RB 19 kW
- 1 x ZK05966 Untergestell 400 mm
- 1 x Z024676 Vitocell 100-V, CVAA 160l vitographite
- 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
- 1 x 9572213 Kappenventil R3/4
- 1 x 7663174 KFE-Hahn Simplex 1/2" m.Schlauchtülle
- 1 x 7026756 5 Jahre Garantieserv. bei Registrierung
- 1 x 7502680 Basispaket Schacht starr D80 Metall/PPs
- 1 x 7194309 Rohr, 1,95m lang (2 Stück=3,9 m) aus PPs
- 1 x 7194308 Rohr, 1,95 m lang (1 Stück) aus PPs
- 1 x 7194310 Rohr, 1 m lang (1 Stück) aus PPs
- 1 x 7199782 AZ-Revisionsbogen 87° 80/125
- 1 x 7194321 AZ-Rohr 1,0 m, D=80/125 mm
-

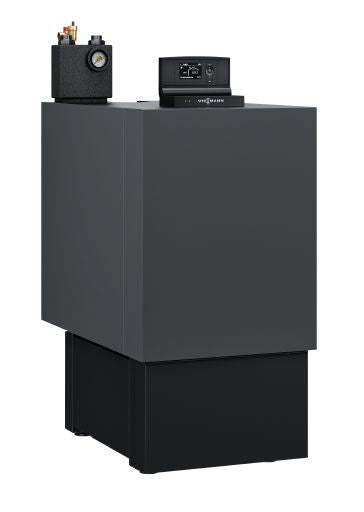

VIESSMANN Vitoladens 300-C
Öl-Brennwert-Kompaktheizkessel mit integriertem Inox-Radial-Edelstahlwärmetauscher.
Typ | J3RB |
- Beste Energieausnutzung bei minimalen Abmessungen
- Biferrale Verbundheizfläche mit direkt angeschlossenem Inox- Radial-Wärmetauscher aus Edelstahl
- Modulierender Compact-Blaubrenner für raumluftabhängige und raumluftunabhängige Betriebsweise
- Leise Betriebsweise durch integrierten Schalldämpfer
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Alle handelsüblichen schwefelarmen Heizöle EL verwendbar. Auch für Heizöl DIN SPEC 51603-6-EL A Bio 20: Heizöl EL schwefelarm mit Zumischungen bis 20 % Biokomponenten (FAME) und paraffinische Heizöle (z. B. HVO oder PTL) nach DIN TS 51603-8 bis 100 %
- Sicherheitsgruppe, Ölfilter, Siphon und Schmutzabscheider im Lieferumfang
- Vereinfachte Einbringung und erweitertes Transportzubehör
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Heizkessel nach EN 303 (304) mit zul. Betriebstemperaturen bis 100 °C. Mit CE-Kennzeichnung gemäß bestehender EG-Richtlinien. Für geschlossene Heizungsanlagen mit zul. Absicherungstemperaturen bis 110 °C nach EN 12828. Biferrale Verbundheizfläche aus Guss und Stahl mit direkt angeschlossenem Inox-Radial-Edelstahlwärmetauscher. Für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur ohne untere Temperaturbegrenzung. Mit modulierendem schadstoffarmem Compact-Blaubrenner mit mikroprozessor-drehzahlgeregeltem Gleichstromgebläse und integriertem Abgas-Schalldämpfer. Zur Verbrennung von Heizöl EL schwefelarm nach DIN 51603-1 und Heizöl DIN SPEC 51603-6-EL A Bio 20: Heizöl schwefelarm mit Zumischungen bis 20 % Biokomponenten (FAME) und paraffinische Heizöle nach DIN SPEC 51603-8 bis 100 %. Für raumluftab- oder raumluftunabhängigen Betrieb. Heizkessel ist allseitig wärmegedämmt durch eine hochwirksame Verbund-Wärmedämmung. Sicherheitsgruppe mit Sicherheitsventil, Manometer und automatischem Entlüfter im Lieferumfang.
Mit witterungsgeführter Kessel- und Heizkreisregelung Vitotronic 200 (Typ KW6B) für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur. Für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis (ohne Mischer) und/oder in Verbindung mit je einem Erweiterungssatz für einen oder zwei Heizkreis(e) mit Mischer. Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Einfache Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung und Zirkulationspumpe. Mit Speichertemperaturregelung, automatischer Sommer-/Winterzeitumschaltung, integriertem Diagnosesystem, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Außen- und Speichertemperatursensor. Kesseltemperatursensor ist im Heizkessel eingebaut. Externe Geräte werden über Rast 5-Systemstecker angeschlossen. Die Vitotronic 200 enthält: Anlagenschalter, elektronischen Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige, Optolink-Laptop-Schnittstelle und herausnehmbares Bedienteil, Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen- und Brennerabschaltung sowie Sommersparschaltung und variable Heizgrenze. Möglichkeit zur Einstellung für Raumtemperatur und Trinkwassertemperatur und Abfrage von Temperaturen. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Fernbedienung wahlweise über ViCare oder ViGuide in Verbindung mit Vitoconnect (Zubehör) und bauseitigem Internetzugang möglich.
Kommunikationsfähig über LON-BUS (Kommunikationsmodul LON, Zubehör erforderlich) mit:
- Heizkreisregelungen Vitotronic 200-H
- Vitogate 200, Typ KNX kommunikationsfähig mit übergeordneten Leitsystemen
Anschluss für externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Kesselwasser-Solltemperatur über externes 0-10 V-Signal (mit Erweiterung, Zubehör, möglich).
In Verbindung mit dem Solarregelungsmodul (Typ SM1 oder SM1A Zubehör) solare Trinkwassererwärmung und solare Heizungsunterstützung. Anzeige des Solarertrags und der Betriebszustände der Solaranlage an der Vitotronic Regelung. Ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang.
Lieferumfang/Ausstattung:
- Kesselkörper mit Wärmedämmung
- Compact-Blaubrenner
- Regelung für witterungsgeführten Betrieb
- Sicherheitsarmaturen im heizwasserseitigen Verteilergehäuse
- Anschlussfertig verrohrt und verdrahtet
- Integrierter Abgas-Schalldämpfer
- Kesselanschluss-Stück
- Siphon mit Schmutzabscheider für Kondenswasserablauf
- Reinigungsbürste
- Automatischer Heizölentlüfter für Einstrangsystem und Ölfilter mit 5 μm Filtereinheit
- Verschraubungs-Set Heizölentlüfter, für tankseitigen Anschluss Ø 6 mm
Farbe | Vitographite | |
Brennervarianten | Compact-Blaubrenner, modulierend | |
Nenn-Wärmeleistung 50/30 °C | 10,3 - 19,3 | kW |
Nenn-Wärmeleistung 80/60 °C | 9,6 - 18 | kW |
Länge | 974 | mm |
Breite | 638 | mm |
Höhe | 1.120 | mm |
Gesamtgewicht | 178 | kg |
Inhalt Kesselwasser | 42,5 | l |
Zul. Betriebsdruck | 3 | bar |
Abgasanschluss | 80 | mm |
Zuluftanschluss | 125 | mm |
Jahreszeitbedingte Raumheizungs-Energieeffizienz (Eta s) | 95 | % |

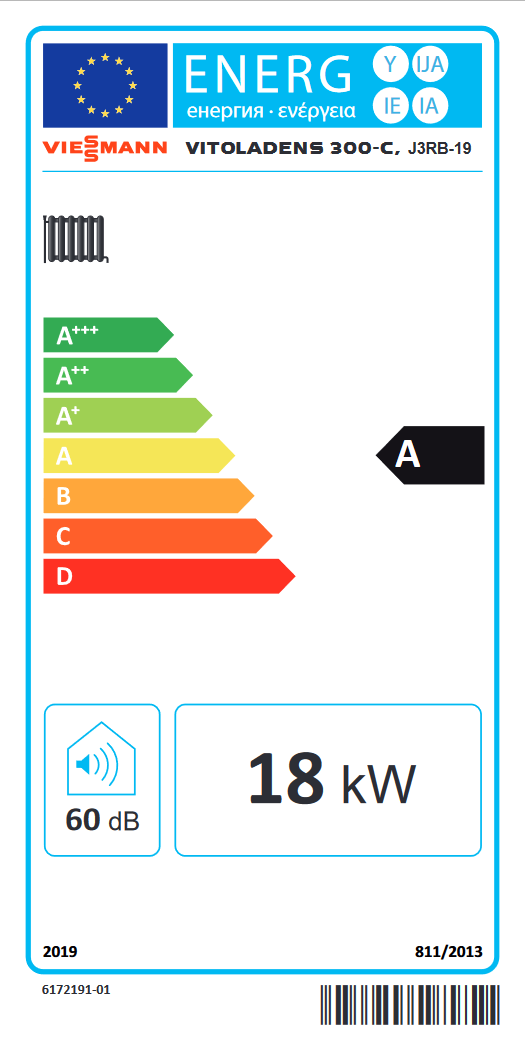

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Heizkessel | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A | |
Nenn-Wärmeleistung | 18 | kW |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 93 | % |
Jährlicher Energieverbrauch | 15742 | kWh |
Schall-Leistungspegel | 60 | dB |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
-
Untergestell 400 mm
Untergestell für Kessel 400 mm hoch.
Lieferumfang:
- Kondensatschlauch zum Anschluss des Siphons an Neutralisation, Aktivkohlefilter oder bauseitigen Abfluss
- Schellen zur Befestigung an Untergestell oder untergestellten Speicher-Wassererwärmer
- Designblende (355 mm hoch) zur Abdeckung und zum Schutz von Ölfilter, Siphon und Schmutzabscheider
-

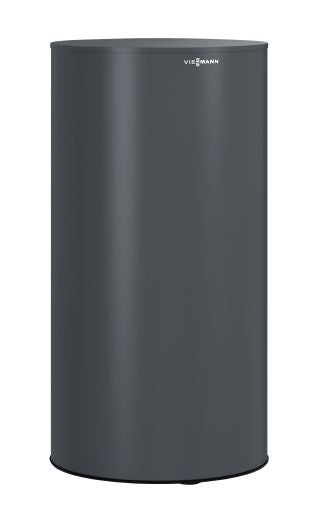

VIESSMANN Vitocell 100-V
Typ | CVAA | |
Wärmedämmung | Standard |
Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Zulässige Heizwasser-Vorlauftemperaturen bis 160 °C. Für Trinkwassertemperaturen bis 95 °C.
Zulässige Betriebsdrücke
- Heizwasserseitig bis 25 bar
- Trinkwasserseitig bis 10 bar
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Stellfüße
- Klemmsystem für Tauchtemperatursensoren, Temperaturregler und Thermometer
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Farbe: Vitographite
Speicherinhalt | 160 | L |
Abmessungen | ||
Länge Ø | 582 | mm |
Breite | 607 | mm |
Höhe | 1.128 | mm |
Kippmaß | 1.250 | mm |
Gewicht mit Wärmedämmung | 62 | kg |

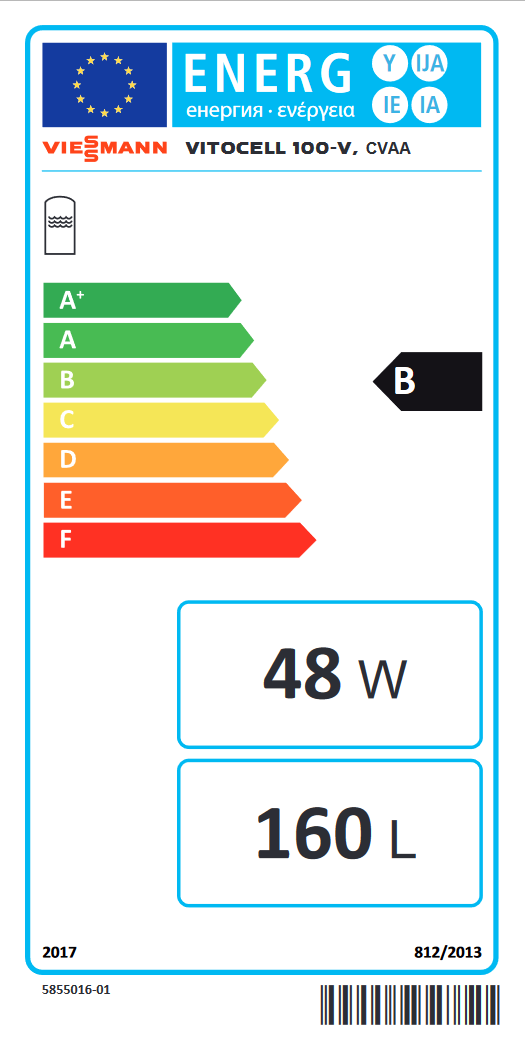

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Speicher-Wassererwärmer | ||
Energieeffizienzklasse | B | |
Warmhalteverluste | 48,3 | W |
Inhalt | 160 | l |
Nicht solarer Inhalt | - | l |
-
Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
Typ | H35 | |
Inhalt | 35 | l |
Farbe | Weiß | |
Max Betriebsdruck | 3/0,3 | bar/MPa |
Anschluss | R 3/4 | |
Durchmesser | 376 | mm |
Höhe | 466 | mm |
Gewicht | 5 | kg |
- Pulverbeschichtet
- Mit Stellfüßen
-
Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
-
KFE-Kugelhahn Simplex, DN 15
Messing vernickelt mit Außengewinde, selbstdichtend. Mit Verschlusskappe und Schlauchtülle. Nenndruck PN 10 und Betriebstemperatur bis 110 °C.
-
Die unentgeltliche Garantiezeit beginnt mit der Inbetriebnahme der Anlage, spätestens 3 Monate nach Lieferung durch Viessmann und endet automatisch nach 5 Jahren. Durch Garantieleistungen wird die Garantiezeit weder verlängert noch erneuert. Die Garantie ergänzt die gesetzlichen Gewährleistungsbedingungen. Viessmann garantiert dem Heizungsfachbetrieb und dem Anlagenbetreiber die einwandfreie Qualität der Produkte durch die kostenlose Behebung der Mängel des Paket-Lieferumfangs, die innerhalb der fünf Jahre nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Anfahrt- und Lohnkosten für die Fehlersuche sowie der Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen Kosten ersetzt. Ausgenommen sind Verschleißteile und Hilfsmaterialien* sowie Schäden, die nachweislich durch Nichtbeachten von Montage-, Bedienungs- und Serviceanleitungen sowie äußere Einflüsse (z. B. Frost und äußere Gewalteinwirkung) entstehen. Maßgeblich sind die jeweiligen Bedingungen der Viessmann Garantie.
www.viessmann.de/garantie
-
Abgassystem aus Kunststoff (PPs, Typ B)
Zugelassen bis 120 Grad C für Brennwertgeräte.
Basispaket Schacht, Ø 80 mm
Bestehend aus:
Stützbogen, Auflageschiene, Schachtabdeckung, Endrohr (Edelstahl), Abstandhaltern (5 Stück).
-
Rohr 1,95 m lang (2 Stück a 1,95 m = 3,9 m), ablängbar
Durchmesser 80 mm
Werkstoff Kunststoff (PPs).
-
Rohr 1,95 m lang,
ablängbar
Durchmesser 80 mm
Werkstoff Kunststoff (PPs).
-
Rohr 1 m lang, ablängbar
Durchmesser 80 mm
Werkstoff Kunststoff (PPs).
-
AZ-Revisionsbogen (87 Grad)
Für Abgas-/Zuluftsystem:
Systemgröße 80/125 mm
Werkstoff Kunststoff (PPs) / Aluminiumblech epoxidharzbeschichtet, weiß.
-
AZ-Rohr
1 m (ablängbar)
Systemgröße 80/125 mm
Werkstoff Kunststoff (PPs) / Aluminiumblech epoxidharzbeschichtet, weiß.
